Cara membuat kabel cross dan straight

IMPLEMENTASI LAN

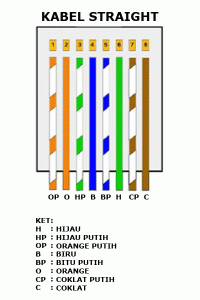

Cara membuat kabel lan tipe cross dan straight - Pengertian Kabel Straight adalah kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight ini berfungsi sebagai penghubung antara 2 device yang berbeda. Maksud 2 device berbeda seperti komputer dengan switch atau switch ke router. Jika kamu menggunakan untuk sama device seperti komputer ke komputer lain maka tidak akan jalan. Urutan Pengkabelan Straight:

  Ujung A                                                 Ujung B

Supaya anda tidak bingung dengan penggunaan dari kabel straight ini bisa kita lihat dengan contoh dibawah :

1.      Menghubungkan antara komputer dengan switch

2.      Menghubungkan computer dengan LAN pada modem cable/DSL

3.      Menghubungkan router dengan LAN pada modem cable/DSL

4.      Menghubungkan switch ke router

5.      Menghubungkan hub ke router

Pengertian Kabel Cross adalah kabel ini merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan ujung dua. Dan fungsi dari Kabel cross ini digunakan untuk menghubungkan 2 device yang sama. Urutan Pengkabelan Cross:

                             Ujung A                          Ujung B



Contoh penggunaan kabel cross over adalah sebagai berikut :

1.      Menghubungkan 2 buah komputer secara langsung

2.      Menghubungkan 2 buah switch

3.      Menghubungkan 2 buah hub

4.      Menghubungkan switch dengan hub

5.      Menghubungkan komputer dengan router

Untuk membuat kabel UTP kita harus mempunyai alat-alat sebagai berikut :

§  Tank Crimping

§  Kabel UTP

§  Konektor RJ-45

§  Cable Tester

Impementasi Pembuatan LAN

1.      Siapkan Kabel UTP dan potong luaranya menggunakan pemotong kabel

Gambar 1.1 Tampilan memotong luaran kabel

2.      Urutan Kebel Straight UJung A dan Ujung B



Gambar 2.1 Tampilan Urutan Kabel Straight

3.      Masukkan kabel ke konektor RJ-45 Lalu Crimping menggunakan Tang

Gambar 3.1 Tampilan Mengcrimping Kabel

4.      Kalau kedua sisi sudah dicrimping maka akan seperti gambar 4.1

Gambar 4.1 Tampilan Kabel UTP yang sudah dicrimping

5.      Lalu coba apakah kedua kebel sudah berfungsi dengan menggunakan Cabel Tester

Gambar 5.1 Tampilan mencoba kabel

6.      Kemudian buat kabel Cross dengan urutan UJung A dan Ujung B kabel seperti gambar 6.1



Gambar 6.1 Tampilan urutan kabel cross

7.      Lalu masukkan kabel ke konektor RJ-45 dan crimping menggunakan tang crimping

Gambar 7.1 Tampilam Mengcrimping kebel cross

8.      Setelah kedua kabel sudah di crimping maka akan jadi seperti gambar 8.1

Gambar 8.1 Tampilan kedua kabel sudah di crimping

9.      Setelah itu barulah coba dengan menggunakan Multi-Network Cabel Tester



Gambar 9.1 Tampilan mencoba menggunakan Multi-Network Cabel Tester

10.  Siapkan 2 buah laptop untuk mencoba membuat jaringan sederhana peer to peer

Gambar 10.1 Tampilan membuat jaringan peer to peer

11.  Buka Cmd di setiap laptop lalu pada laptop A ketikan IP_Config maka akan muncul IP laptop A

Gambar 11.1 Tampilan IP_Config

12.  Pada Laptop B ketikkan PING beserta IP dari Laptop A

Gambar 12.1 Tampilan pada saat mengetikkan PING beserta IP A

SEMOGA BERMANFAAT!
